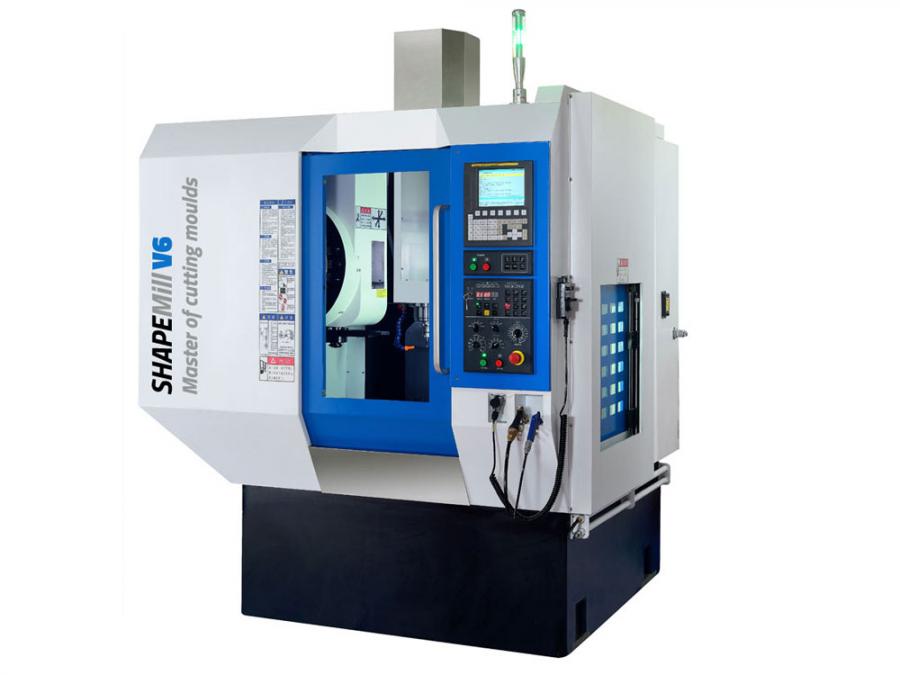

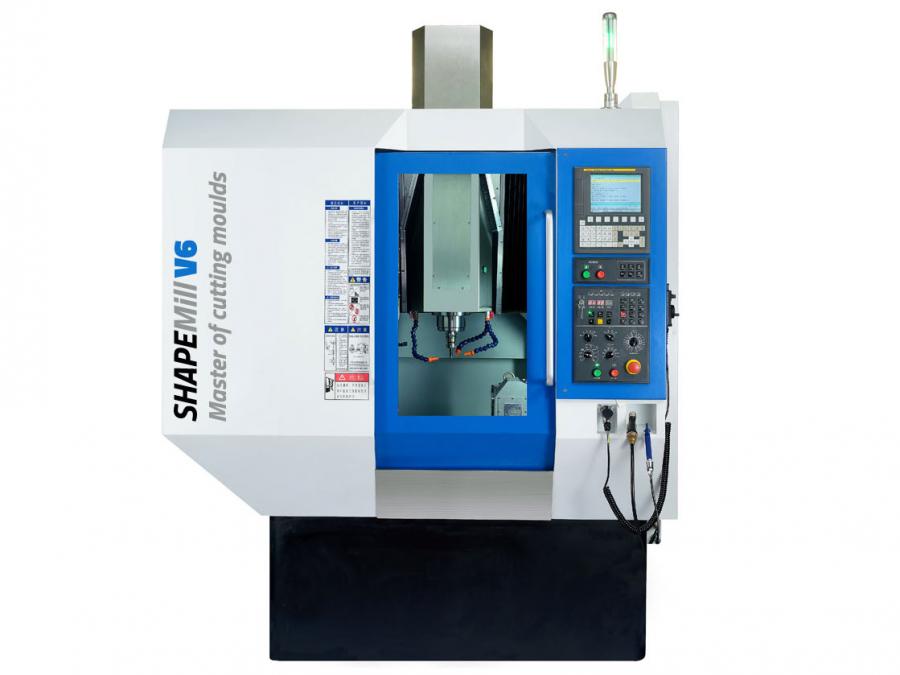

Obráběcí centum V6 je optimální řešení pro obrábění elektrod a současně tvarových vložek pro formy a nástroje.

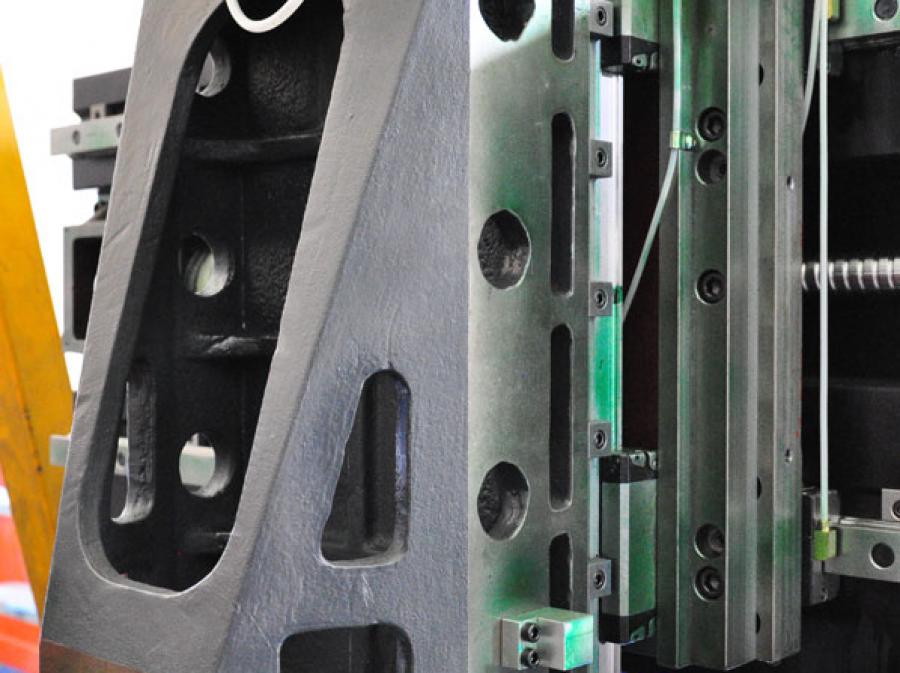

Velkou předností stroje je polymerbetonová konstrukce stroje, která optimálně odolává vibracím a zajišťuje vysokou jakost povrchu obráběných dílců.
Díky preciznímu krytování stroj umožňuje střídat obrábění grafitových elektrod i kalených ocelových vložek. Pro obě tyto technologické oblasti je stroj vybaven veškerými potřebnými systémy.
Stroj vyniká svojí tuhostí ( patnou z odlitku stroje ) a dynamiky ve spojení se systémy Simens nebo Fanuc.
Stroj má optimální nároky na výrobní plochu a ve své kategorii je naprostým unikátem.
Technické údaje
| Technická data | jednotka | hodnota |
|---|---|---|
| Pojezdy X, Y, Z | mm | 650 x 520 x 320 |
| Vzdálenost vřetene od stolu | mm | 140 - 460 |
| Velikost pracovního stolu | mm | 680 x 520 |
| Vzdálenost sloupů | mm | 540 |
| Nosnost stolu | kg | 500 |
| Rychloposuv X, Y, Z | m/min. | 40 |
| Vřeteno | ot./min. | 25000 |
| Výkon vřetene / 30 min. | kW | 8,5 |
| Kroutící moment vřetene | Nm | 16,3 |
| Výměník nástrojů | pozic | 24 |
| Typ upínače | ISO 30 | |
| Max. průměr nástroje | mm | 60 |
| Max. délka nástroje | mm | 120 |
| Max. hmotnost nástroje | kg | 3 |
| Doba výměny nástroje | s | 1,2 |
| Presnost pozicování (VDI/DGQ3441 x,y,z) | mm | 0,004 |
| Opakovatelná přesnost najetí (VDI/DGQ3441 x,y,z) | mm | 0,008 |
| CNC řízení | Siemens 828D | |
| Instalační plocha | mm | 1,725 x 2,865 x 2,260 |
| Připojení stroje | kVA / V | 30 kVA, AC 3x380V |
| Zastavěná plocha stroje | mm | 1960 x 2450 x 2680 |
| Hmotnost | kg | 5000 |
Standardní příslušenství
- vřeteno 25000 ot./min.
- upínání BT30
- controller Siemens 828D
- měření nástroje Metrol
- automatický systém mazání stroje
- plně uzavřený kryt stroje
- odvod třísek - jímka na třísky
- chladicí systém obrábění
- ruční vzduchová i mysí pistole
- osvětlení pracovního prostoru
- výměník nástrojů na 24 pozic
- doprava + instalace uvedení do provozu
- školení 2 x 4 hod.
Zvláštní příslušenství
- optoelektrická pravítka
- odsávací zařízení + příslušenství na obrábění grafitu
- měření nástroje laserem
- měření obrobku dotykovou sondou
